外型尺寸 | 1/4英寸-40英寸 |
---|---|
品牌 | 美国MILLER |
货号 | EA795246 |
用途 | 流体控制 |
型号 | KB50T |
工作压差 | 1.5MPa-2.5MPa |
制造商 | 美国米勒阀门公司 |
压力环境 | 常压 |
介质温度 | -196-550℃ |
驱动方式 | 气动 |
适用介质 | 水 |
是否进口 | 是 |
品牌:美国MILLER

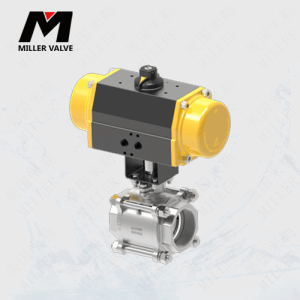

气动球阀概述:
美国MILLER气动球阀是一种由美国米勒按照ANSI B16.34标准设计生产的,美国米勒气动球阀是气动执行器带动球体作90度的旋转,就可以实现对介质进行截断和开通的功能。而且只需要很小的转动力矩就能关闭严密。开启和关闭有机械限位挡块,防止开关过位操作,给阀门带来不必要的损耗
气动球阀参数:
公称通径:DN15-DN2000
公称压力:150LB-2500LB
设计温度:-196℃-550℃
连接方式:法兰,螺纹,焊接、对焊、承插焊、
适用介质:水、气、油、化工、盐水、燃气,LNG等等介质
气源接口:G1/4、G1/8、G3/8、G1/2
供气压力:0.4 Mpa -0.8Mpa
作用形式:单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
控制方式:开关型、无源触点型、阀位信号反馈型、智能调节型(输入输出4-20mA)
其它配置:定位器、电磁阀、空气过滤减压器、限位开关、手轮
气动球阀尺寸:
气动球阀部件:
气动球阀执行标准
气动球阀的执行标准包括设计、制造、测试、安装、使用和维护等多个方面的规范。
设计和制造标准:气动球阀的设计和制造符合国际标准及行业规范,如ISO 5211、API 6D、API 608、API 598、ASME B16.34等。
阀体材质标准:气动球阀的阀体材质符合相关的材料标准,如ASTM、DIN、JIS等。
尺寸标准:气动球阀的尺寸符合国际标准或地区标准,如ANSI B16.5、DIN 3202、JIS B2212等。
连接标准:气动球阀的连接方式符合相关的连接标准,如ANSI B16.11、ASME B16.25等。
测试标准:气动球阀在出厂前进行各项测试,如压力测试、封闭性测试等,测试标准参考API 598以及ISO 5208。
标识和认证:气动球阀标有相关的标识和认证,如阀门尺寸、压力等级、材质等信息,同时符合国际或地区认证要求,如CE认证、ISO认证等。
安全标准:气动球阀的设计和制造应符合相关的安全标准,以确保阀门的安全性能和可靠性。
实际应用中可能还会有其他地区或行业特定的标准。选择合格的气动球阀时,应确保其符合适用的标准和规范,并按照制造商提供的操作指南和维护要求进行安装和使用,以确保阀门的正常运行和使用寿命。
气动球阀局限性
为了保持气动球阀的功能,用户必须记住以下几个限制:
- 气动球阀可以节流,但应持续很长时间。当气动球阀处于节流位置时,阀座受到高速流体流动和更大的压缩力,从而导致腐蚀。因此,不建议用于节流应用。气动球阀可用于节流低压气体。分段式球阀可用于有限的节流应用。然而,具有改进设计的先进球阀或由适合节流应用的工程材料制成的阀座已在商业上出售。
- 应用受到阀座允许工作温度的限制。对于更高的温度,可以选择金属或陶瓷阀座。
- 悬浮颗粒可能会积聚在阀体和球体之间,导致泄漏、腐蚀和阀门故障。因此,建议经常维护处理浆料和悬浮液的球阀。
实际尺寸以代理商提供为准,更多尺寸请与代理商联系
