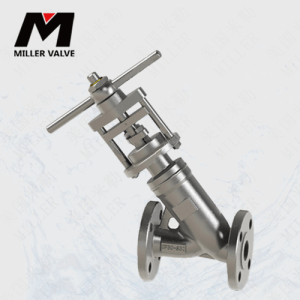

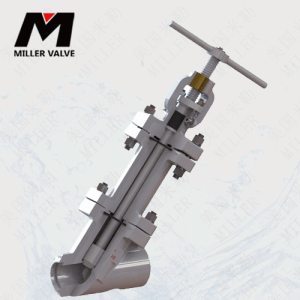

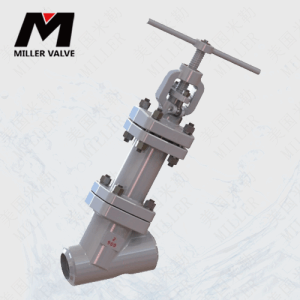

熔盐截止阀是一种特殊用途的阀门，主要用于高温、高压和腐蚀性介质的控制和封闭。熔盐是指高温熔融的盐类物质，例如氯化钠、氯化钾等，在一些化工、冶金和能源行业的生产过程中广泛应用。熔盐具有较高的腐蚀性和挥发性，因此需要专门设计的阀门应用于以熔盐作为储能介质的太阳能光热发热发电系统中。

技术参数

压力等级:ANSI150LB~4500LB

驱动方式:手动 电动 气动

阀体材质:F347H、316H、3105、英科镍合金等

阀座材质:F347H、316H、310S、英科镍合金等/STL6

阀瓣材质:F347H、316H、3105、英科镍合金等+STL6

阀杆材质:A453 GR660 等镍基高温高强合金

波纹管材质:INCONEL 625 镍铬合金(双层)
原装进口合金钢材质波纹管，保证高温密封性能和使用寿命。
1.波纹管无扭转，非旋转阀杆设计可保护波纹管扭转，延长循环寿命，
2.加长波纹管计设，多层特殊材料波纹管专门设计用于在高压高温的工况。
3、阀杆双密封设计增加 道填料箱，现场处理更加迅速
4、阀杆螺母增加了推力轴承、低扭矩
全封闭、润滑阀杆驱动系统，配置两个滚针轴承确保降低操作扭矩，阀杆无旋转。

产品特点

一体式锻造阀体;具有较好的流动性减少压降，消除沉降作用和腐蚀作用阀芯与阀座自清洁功能，阀座防汽蚀功能;独特的，全封闭阀杆驱动，保护阀杆免受灰尘和风沙的影响;操作扭矩很小，维护成本极低，使用寿命长。

技术规范

设计、制造按GB/T12235标准。
结构长度按GB/T12221标准或用户需求。
焊接端按GB/T12224标准。
阀门的温度压力级符合ASME B16.34、GB/T12224标准。
阀门的检查、试验按GB/T13927、JB/T9092等标准。
填料函
为了确保填料函处不会泄漏，采用特殊材料的填料，以保证填料在350度不被熔盐氧化。
为了确保熔盐阀阀杆密封与熔盐接触填料处温度不能大于370°℃，对阀盖填料函处进行了加长的结构改进。

设计特点

波纹管
波纹管隐藏在阀盖内，防止介质冲刷
多层液压成型波纹管
至少5000次使用寿命(全开至全关)
Inconel 625
波纹管处电伴热，伴热温度280-C-320℃

密封面

一体式阀座，线密封
整体堆焊硬质合金，硬度高
阀座刃口，切除结品熔盐

有限元分析辅助设计
热传导分析辅助设计，降 ，节省能耗◆流量分析辅助设计，满足流量控制需求

阀杆与填料

金属倒密封，多一道安全防线
阀杆全行程轴线导向
550°C工况温度，热传导模拟填料温度低于200°C·阀杆与阀瓣连接防熔盐残留

阀体与阀盖

直通式、直流式、直角式流道
阀体阀盖螺纹连接+焊接，强度密封双重保证
八角垫片316材料
阀体与阀盖连接采用金属环连接加螺栓和螺母连接，确保在恶劣工况条件的情况下中口封具有稳定性。
中法兰垫片完全定位，防止垫片挤出损坏，

检验与试验

铸件、阀体密封面、阀密封面及所有焊接部位 渗透探伤阀体、阀盖、波纹管常温下1.5倍公称压力波压壳体测试常温下1.1倍公称压力阀座波压密封测试常温下0.6MPa阀座气密封测试
