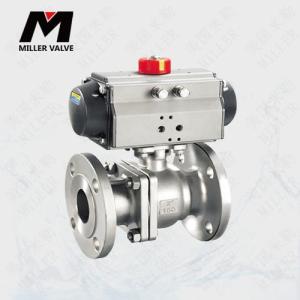

气动法兰球阀是一种自动化控制阀门，广泛应用于石油、化工、冶金、电力、食品加工、制药等行业。其主要作用是切断或调节管道中的流体流量，采用法兰连接，安装简便、密封可靠。气动法兰球阀由气动执行器和球阀主体组成，通过压缩空气驱动阀门的开关动作，实现远程控制。该阀门结构紧凑，操作方便，具有良好的耐腐蚀、耐高温性能，适用于多种介质如水、油、气、蒸汽等。

结构

1. 阀体： 采用铸钢、不锈钢或碳钢等材料制造，确保阀门的强度和耐腐蚀性能。
2. 球体： 采用精密铸造的不锈钢球体，表面经过抛光处理，确保密封性能和使用寿命。
3. 密封圈： 采用PTFE、PPL或金属密封，具有良好的耐磨和耐高温性能。
4. 阀杆： 高强度不锈钢阀杆，耐腐蚀、耐磨损。
5. 执行器： 气动执行器可分为单作用和双作用，材质通常为铝合金，重量轻，耐用性强。
6. 连接方式： 法兰连接，符合国际标准，如ANSI、DIN、JIS等。

工作原理

气动法兰球阀的工作原理是通过压缩空气驱动执行器，带动阀杆和球体的旋转，从而实现阀门的开关或调节功能。具体步骤如下：

1. 打开阀门： 当气动执行器接收到开阀信号时，压缩空气进入执行器的开阀气室，推动活塞或膜片运动，带动阀杆和球体旋转90度，阀门开启。
2. 关闭阀门： 当气动执行器接收到关阀信号时，压缩空气进入执行器的关阀气室，推动活塞或膜片反方向运动，带动阀杆和球体旋转90度，阀门关闭。
3. 调节流量： 通过控制压缩空气的输入量，可以 控制球体的旋转角度，从而实现对流量的调节。

技术参数

气动法兰球阀的技术参数：

• 公称通径： DN15-DN300
• 公称压力： PN10-PN40
• 适用温度： -29°C至+200°C
• 阀体材质： 碳钢、不锈钢304、不锈钢316
• 球体材质： 不锈钢304、不锈钢316
• 密封材质： PTFE、PPL、金属密封
• 连接方式： 法兰连接
• 执行器类型： 单作用、双作用气动执行器
• 控制信号： 4-20mA、0-10V
• 气源压力： 0.4-0.7MPa
• 流量特性： 近似等百分比

特点

1. 结构紧凑： 设计简洁，安装和维护方便。
2. 密封性能好： 采用高质量的密封材料，确保零泄漏。
3. 操作简便： 气动执行器响应迅速，操作灵活。
4. 耐腐蚀： 不锈钢阀体和球体，适用于腐蚀性介质。
5. 多种连接标准： 法兰连接方式多样，符合国际标准。
6. 适用范围广： 可用于水、油、气、蒸汽等多种介质。

作用

气动法兰球阀在工业管道系统中具有以下作用：

1. 切断和接通介质： 实现管道系统中介质的快速切断和接通，确保系统的正常运行。
2. 流量调节： 通过调节阀门开度，控制管道内介质的流量，满足工艺需求。
3. 防止回流： 在一些应用中，可防止介质倒流，保护设备安全。
4. 提高自动化水平： 气动控制提高了系统的自动化程度，减少人工操作，提高效率。
5. 保护系统安全： 在紧急情况下快速切断介质，保护设备和人员安全。

总结

气动法兰球阀凭借其优良的密封性能、快速响应能力和耐用性，广泛应用于各类工业自动化控制系统。其多样的材质选择和适用范围使其成为石油、化工、电力等行业中不可或缺的重要组件。通过 控制和调节流量，气动法兰球阀在提高生产效率、保证系统安全方面发挥了重要作用。
